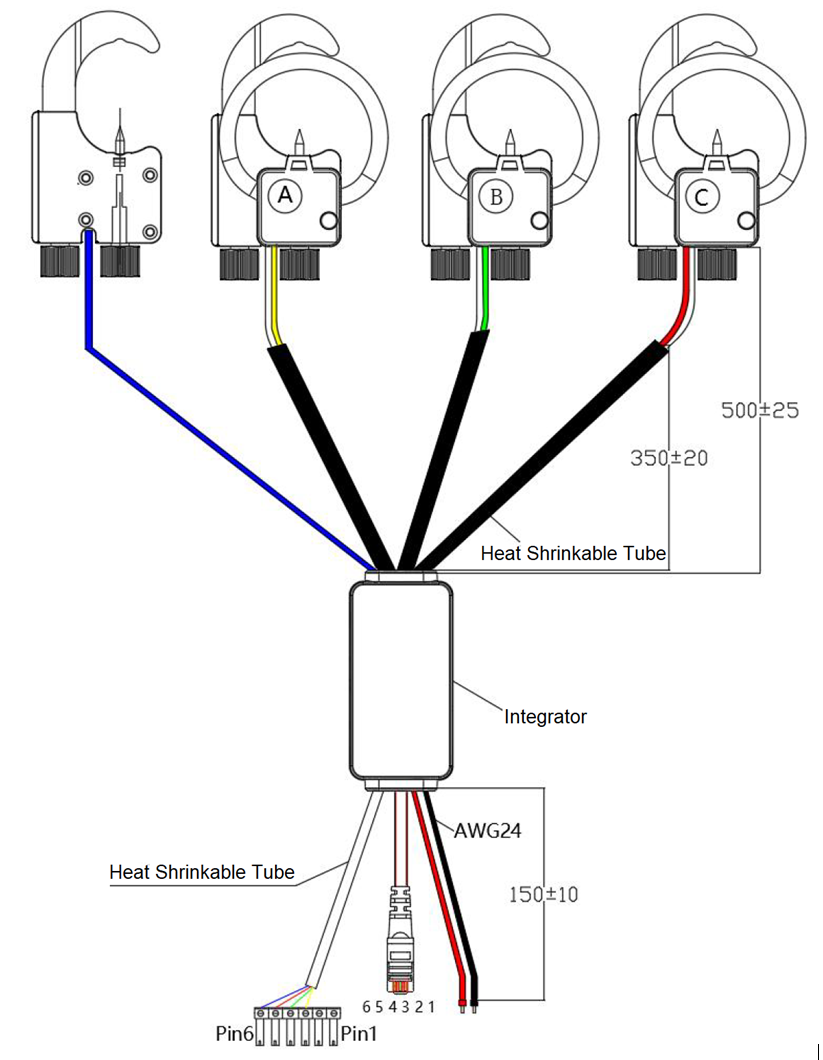

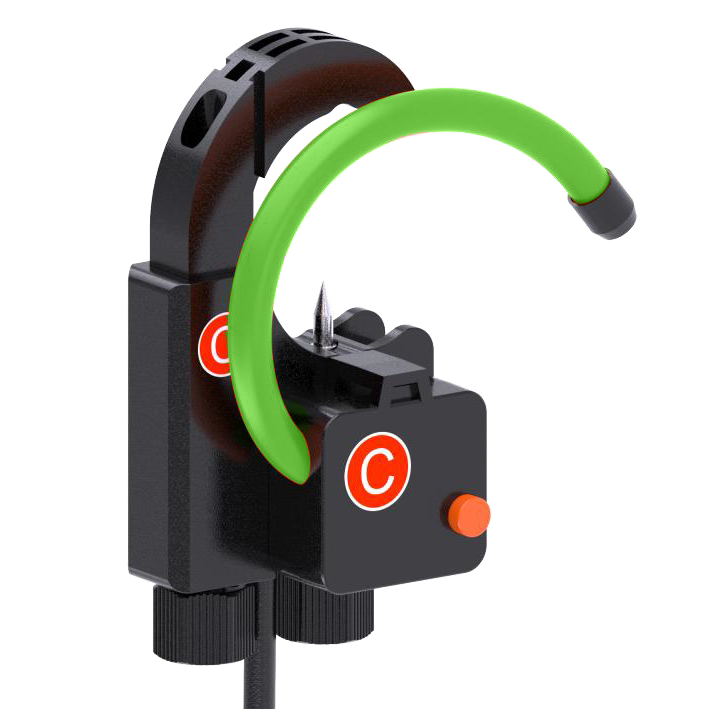

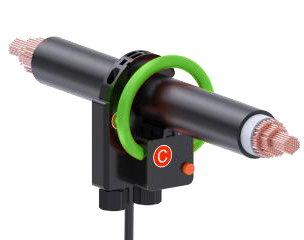

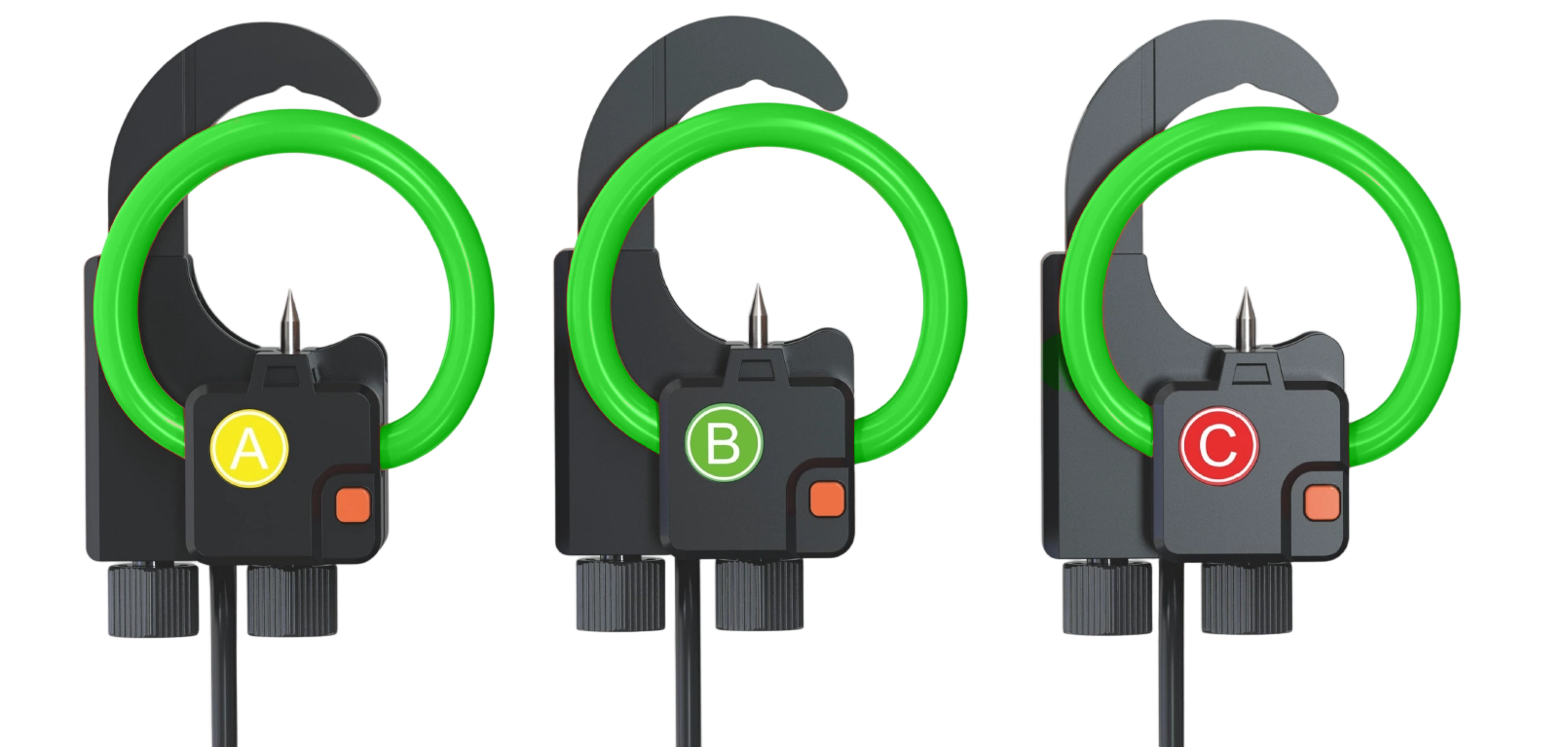

نظرة عامة تقنية على مستشعر التيار بملف روغوفسكي من سلسلة OFLS صُمم مستشعر التيار بملف روغوفسكي من سلسلة OFLS لتطبيقات قياس التيار في أنظمة الطاقة والعدادات الذكية وشواحن المركبات الكهربائية وأنظمة مراقبة القدرة. راجع المواصفات الفنية والصور أدناه، ثم قارن منتجات Eoswell ذات الصلة لاختيار الحل المتوافق مع متطلبات مشروعك. قياس التيار 100kA الحد الأقصى حجم النافذة 30، 40، 50، 60mm (مع هيكل ثابت) 30، 40، 50، 60، 80، 100، 150، 200، 300 (بدون هيكل ثابت) إشارة الإخراج 0~20mA، 0~10V، RS485، RJ12 (يمكن تخصيصها) الدقة فئة 0.5s @ موقف ثابت فئة 1.0 @ حالة غير ثابتة، يمر توصيل قضيب عموديا من خلال الملف. فئة 1.5 @ حالة غير ثابتة، توصيل القضيب مائل من خلال الملف التردد المقدر 50Hz/60Hz الخطية 0.1% الانجراف في درجة الحرارة ≤0.5% عرض النطاق الترددي (3Db) 45Hz~5kHz الارتفاع 4000M الرطوبة النسبية ≥75% RH تصنيف مثبطات اللهب PC، UL94-V0 قوة العزل 3kV/60s/50Hz درجة حرارة التشغيل -40°C ~ +70°C جدول حدود الخطأ التيار المقنن Ib 1%Ib>I≥0.4%Ib 4%Ib>I≥1%Ib 10%Ib>I≥4%Ib I≥10%Ib خطأ في النسبة 0.75&*(4%Ib/I) 1.5% 0.5% 0.25% إزاحة الطور 90′ 60′ 12′ 8′ يعتبر خطأ النسبة للجزء الأقل من 1%Ib قيمة ديناميكية. منتجات ذات صلة CSPV LAH محول قاعة حلقة مغلقة لقياس AC DC RCS32 E61AS النوع B والنوع A6 مستشعر تيار متبقٍ RCC32 E31T النوع A6 مستشعر تيار متبقٍ
