محول تيار بقلب منقسم مقابل قلب مصمت: الفروق الرئيسية في تطبيقات القياس
الرئيسية / الأدلة التقنية / مقارنة محول تيارالنواة المقسمة مقابل النواة الصلبة محول تيار: الفروقات الرئيسية لتطبيقات القياس
في تطبيقات القياس، فإن الاختيار بين محول تيار بقلب منقسم وبين محول تيار ذو القلب الصلب ليس مجرد قرار هيكلي. فهو يؤثر على طريقة التركيب، ومرونة التحديث، واستقرار القياس، وسلامة الأجهزة، والتناسق على المدى الطويل، وكفاءة المشروع بشكل عام. يوضح هذا الدليل الفروقات الرئيسية بين محولات التيار ذات القلب المقسم والقلب الصلب، وكيفية اختيار الخيار المناسب لـ عداد ذكي، وأنظمة مراقبة الطاقة، وتطبيقات القياس الأخرى.
1. الاختلاف الهيكلي وتأثير التركيب
أكثر الفرق وضوحًا بين محولات التيار محول تيار ذات النواة المقسمة والنواة الصلبة هو الهيكل الفيزيائي للنواة المغناطيسية. يستخدم محول التيار ذي النواة الصلبة هيكل حلقي مغلق بالكامل. يجب أن يمر الموصل الابتدائي عبر الفتحة المركزية أثناء التركيب، مما يعني أن الخط الكهربائي عادةً يحتاج إلى أن يتم فصله أو دمجه أثناء التجميع. هذا التصميم بسيط، مستمر ميكانيكيًا، ويُستخدم على نطاق واسع في هياكل العدادات المدمجة أو بيئات الإنتاج المراقبة حيث يتم التخطيط لمسار الموصل مسبقًا.

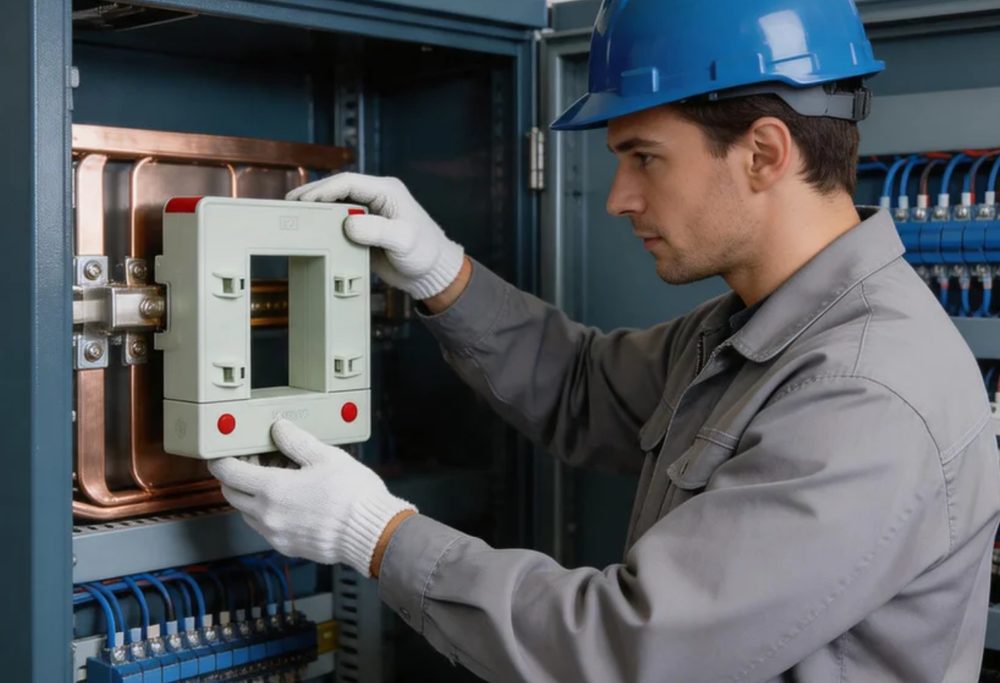

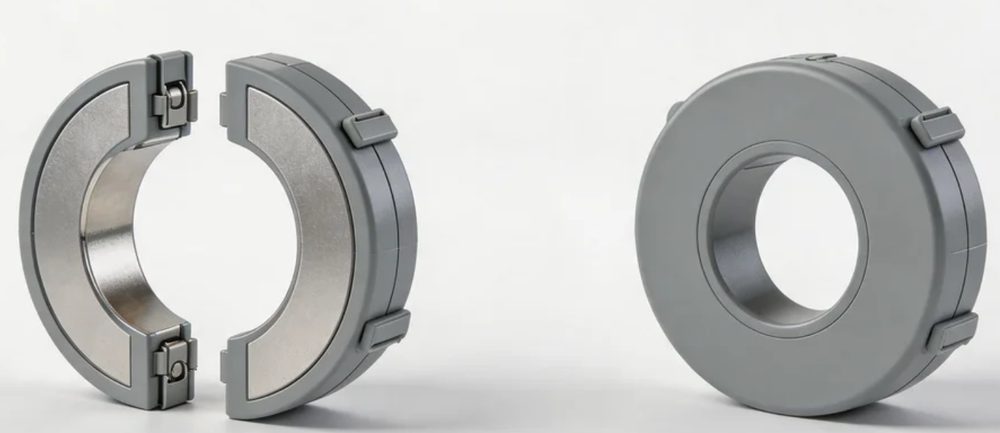

في المقابل، تم تصميم محول تيار بقلب منقسم بهيكل أساسي مفتوح يمكن فصله ثم إغلاقه حول موصل موجود. هذا يجعل التركيب أسهل بكثير في مشاريع التحديث، وتدقيقات الطاقة، وترقيات مراقبة القدرة، والتطبيقات التي لا يمكن فصل الخط فيها. بالنسبة للعديد من المشاريع الميدانية، هذه هي الميزة الأكبر. يمكن للتركيبيين تركيب CT حول كابل أو قضيب التوصيل دون إيقاف النظام، مما يحسن كفاءة الموقع ويقلل من الاضطراب.
ومع ذلك، فإن سهولة استخدام بنية القلب المقسوم تُدخل أيضًا متطلبات تصميم إضافية. نظرًا لأن القلب يجب أن يفتح ويغلق بشكل موثوق، تصبح المفصلة، وآلية القفل، والأسطح المتزاوجة، والتحمل الميكانيكي أمورًا حرجة. إذا لم تصطف جانبا القلب جيدًا، قد تتأثر الأداء المغناطيسي. في تطبيقات القياس، حتى التغيرات الصغيرة في المسار المغناطيسي يمكن أن تؤثر على استقرار ودقة التكرار.
تتجنب المحولات ذات القلب الصلب هذه المشكلة لأن القلب مستمر ومغلق بشكل دائم. عادةً ما يدعم هذا قوة مغناطيسية أكبر وبنية فيزيائية أكثر استقرارًا. ونتيجة لذلك، غالبًا ما يفضل تصميم القلب الصلب عندما تكون ظروف التثبيت خاضعة للسيطرة ويُعطى أعلى قدر من الاهتمام للبساطة الميكانيكية، والتكامل المدمج، والتكرار طويل الأمد في مجموعات العدادات الثابتة.
2. فروق الأداء في تطبيقات القياس
عندما يقارن المهندسون بين محولات التيار ذات القلب المقسم والتي ذات القلب الصلب لتطبيقات القياس، يجب تقييم الأداء من منظور النظام بدلاً من الهيكل فقط. يعتمد الاختيار الصحيح على ما إذا كان المشروع يعطي الأولوية لمرونة التركيب، اتساق الدقة، التصميم المدمج، أو سرعة الانتشار في الموقع.
بشكل عام، يُفضَّل غالبًا استخدام المحولات ذات القلب الصلب في تصاميم العدادات التي تتطلب هيكلًا مستقرًا، وتجميعًا محكمًا، وظروفًا مغناطيسية متسقة. نظرًا لعدم فتح القلب، لا يوجد فجوة واجهة ناتجة عن الفتح والإغلاق المتكرر. يمكن أن يدعم هذا سلوكًا كهربائيًا يمكن التنبؤ به ويساعد على الحفاظ على أداء مستقر عبر دفعات الإنتاج عندما تكون عملية التصميم والتصنيع تحت سيطرة جيدة.
من ناحية أخرى، توفر محولات التيار ذات القلب المنقسم ميزة كبيرة في سهولة التركيب. في حالة قياس الطاقة المحسّنة، ومراقبة الطاقة في المباني، وترقيات اللوحات، وسيناريوهات القياس المؤقتة، يمكن لتصميم القلب المنقسم أن يقلل بشكل كبير من تعقيد العمل. بالنسبة للعديد من المستخدمين، تفوق هذه الميزة التشغيلية تعقيد الهيكل الإضافي، خاصة عندما تم تصميم الـ CT بسطوح توصيل دقيقة، وقوة إغلاق موثوقة، وجودة الملف مستقرة.
عامل مهم آخر هو المساحة والتركيب. غالبًا ما يكون من الأسهل دمج محولات التيار الأساسية الصلبة في تخطيطات المنتجات المخطط لها حيث يكون مسار الموصل وترتيب PCB وتصميم الغلاف محددًا من البداية. عادةً ما تكون محولات التيار ذات القلب المنقسم أكثر ملاءمة عندما يكون بيئة التركيب أقل قابلية للتنبؤ أو عندما يكون الموصل موجودًا بالفعل. في مثل هذه الحالات، تصبح القدرة على التركيب دون تغيير مسار الأسلاك ميزة رئيسية للمشروع.
يجب أيضًا تقييم الموثوقية بطريقة مختلفة. بالنسبة للمحولات النواة الصلبة، ينصب التركيز غالبًا على التوافق الكهربائي، واستقرار العزل، والتوافق البعدي. بالنسبة لـ محولات التيار ذات القلب المنقسم، تصبح جودة الإغلاق الميكانيكي، والمحاذاة القابلة للتكرار، والقفل الآمن مهمة بنفس القدر. في مشاريع القياس، يمكن لكلا الهيكلين الأداء بشكل جيد عند تصميمهما بشكل صحيح ومطابقتهما للتطبيق، ولكن معايير القرار ليست متطابقة.
| عنصر المقارنة | محول تيار بقلب منقسم | الحمولة الصلبة للمحور |
|---|---|---|
| طريقة التثبيت | يمكن تركيبه حول موصل موجود | يتطلب مرور الموصل عبر اللب المغلق |
| أفضل سيناريو للاستخدام | مشاريع التحديث الميداني دون توقف | تجميع العداد المتكامل وتخطيطات الإنتاج الثابتة |
| الهيكل الميكانيكي | هيكل الفتح والإغلاق بمفصلة أو مزلاج | هيكل مغلق مستمر |
| متطلب المحاذاة | أهمية عالية لدقة سطح التزاوج | خفض خطر عدم التوافق المرتبط بالواجهة |
| تركيز استقرار القياس | يعتمد على اتساق الإغلاق والدقة الهيكلية | يعتمد على تصميم النواة، والتحكم الملف، وتماسك المادة |
| ميزة المشروع | تركيب سريع وقيمة تعزيز قوية | مضغوط ومستقر وسهل الاندماج في التصاميم المخططة |
3. كيفية اختيار التيار المتحول المناسب لمشروع القياس الخاص بك

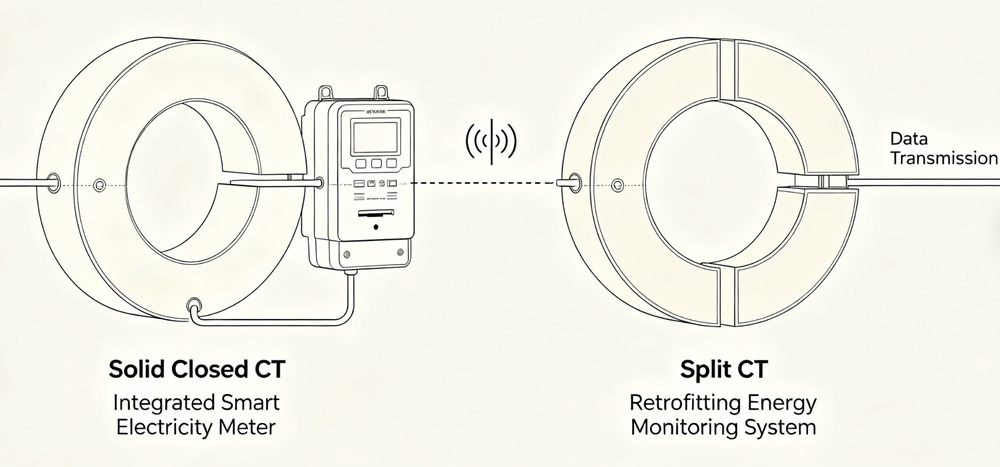

أفضل طريقة للاختيار بين المحولات التيار ذات النواة المنقسمة والنواة الصلبة هي البدء بحالة المشروع الفعلية. إذا كان التطبيق يتضمن تطوير عداد ذكي جديد، وتجميع داخلي مخطط، وتوجيه موصل مستقر، وتصنيع مضبوط، فإن محول محول تيار ذو النواة الصلبة غالبًا ما يكون الخيار الأكثر طبيعية. هيكله المغلق يتناسب جيدًا مع بيئة إنتاج قابلة للتكرار ويدعم استمرارية مادية قوية للاستخدام طويل الأمد.
إذا كان التطبيق ينطوي على ترقية نظام كهربائي قائم، أو مراقبة الدوائر الحية، أو إضافة نقاط قياس دون إعادة توصيل كبيرة، فإن محول تيار بقلب منقسم عادة ما يكون أكثر عملية. هذا قد يكون ذا قيمة خاصة في مراقبة الطاقة بعد التعديل، وتحسين قياس المباني، وإدارة المرافق، والمشاريع التي يكون فيها انقطاع الطاقة مكلفاً أو غير مقبول. في هذه الحالات، تصبح كفاءة التركيب جزءاً رئيسياً من قيمة النظام.
يجب على فرق المشروع أيضًا النظر في كيفية التحقق من صحة جهاز التيار. بالنسبة لتصاميم القلب الصلب، يجب إيلاء الاهتمام لملاءمة نسبة التيار، والسلوك الحراري، وأداء العزل، والتوافق البعدي مع علبة العداد ومسار الموصل. بالنسبة لتصاميم القلب المقسوم، تظل هذه العوامل مهمة، ولكن يجب إيلاء اهتمام إضافي للاتساق المتكرر في الفتح والإغلاق، وقوة القفل، ودقة المحاذاة، وموثوقية الميكانيكية على المدى الطويل.
نقطة قرار مفيدة أخرى هي من سيقوم بتركيب المنتج. إذا كان التركيب سيتم في مصنع باتباع إجراءات موحدة، غالبًا ما يمكن دمج CT ذو النواة الصلبة بشكل فعال. إذا كان التركيب سيحدث في الموقع بواسطة فنيين يعملون في لوحات أو أنظمة تشغيل ضيقة المساحة، فقد توفر مرونة محول تيار بقلب منقسم ميزة أكثر عملية.
في النهاية، لا هيكل أفضل بشكل عالمي مقارنة بالآخر. محول التيار الأفضل هو الذي يتوافق بشكل أفضل مع نظام القياس، وطريقة التركيب، وهدف الموثوقية، والقيود التشغيلية للمشروع. عندما يتم تقييم هذه العوامل معًا، يصبح المقارنة بين النواة المنقسمة والنواة الصلبة أوضح بكثير، ويكون الاختيار النهائي أكثر احتمالًا لدعم كل من الأداء الفني وكفاءة المشروع.
الخاتمة
توفر أنوية محول تيار المنقسمة والصلبة مزايا واضحة لتطبيقات القياس، لكنها تلبي احتياجات المشروع المختلفة. تبرز محول تيار بقلب منقسم للمرونة في التحديث، والتركيب دون توقف التشغيل، والراحة في الموقع. أما الملفات الحالية ذات النواة الصلبة فتبرز لاستمرار الهيكلية، والتكامل المخطط له، والاستخدام المستقر في مجموعات العدادات الثابتة. يجب أن يستند القرار الصحيح إلى ظروف التركيب، وتصميم النظام، والمتطلبات الميكانيكية، وأهداف الموثوقية طويلة المدى. من خلال اختيار هيكلية الملفات الحالية وفق التطبيق الفعلي بدلاً من الهيكلية وحدها، يمكن لمشاريع القياس تحقيق كفاءة أفضل، واستقرار أداء أقوى، ومخاطر تنفيذ أقل.
