كيفية فهم نسبة التحويل والحمل والخطية في مواصفات محولات التيار
الرئيسية / الأدلة التقنية / مواصفات محول تياركيفية فهم النسبة، الحمل، والخطية في مواصفات محول تيار
عند اختيار محول تيار لأجهزة عداد ذكي أو أجهزة مراقبة الطاقة، يركز العديد من المشترين والمهندسين على رقم الطراز أولاً وتفاصيل المواصفات لاحقًا. في الواقع، ثلاثة من أهم العناصر في مواصفات CT هي النسبة، الحمل، والخطية. هذه المعلمات تؤثر بشكل مباشر على سلوك القياس، توافق الدائرة، كفاءة المعايرة، واستقرار الأداء على المدى الطويل. يشرح هذا الدليل ما تعنيه هذه المعلمات، ولماذا هي مهمة، وكيفية تفسيرها بشكل أكثر فعالية في تطبيقات القياس الفعلية.

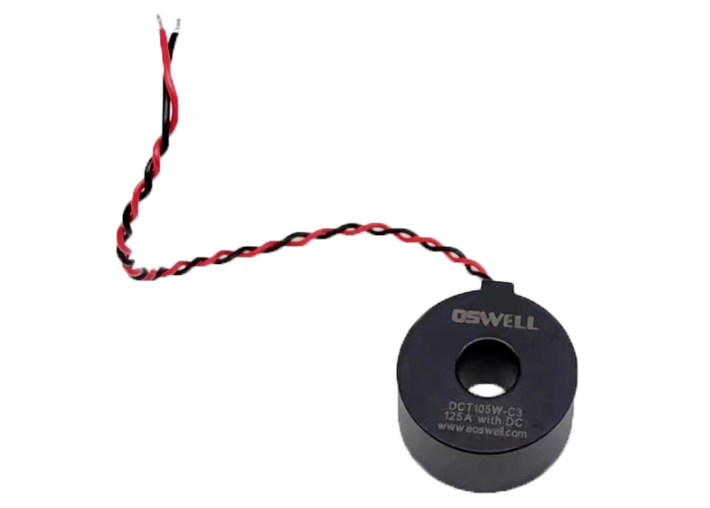

1. ماذا تعني النسبة، الحمل، والخطية في محول تيار
النسبة هي واحدة من أبسط عناصر مواصفات محول التيار، لكنها أيضًا واحدة من أهمها. فهي تصف العلاقة بين التيار الابتدائي والإخراج الثانوي. من الناحية العملية، تخبر النسبة دائرة القياس كيف سيتم تحويل التيار المرصود على الجانب الابتدائي إلى إشارة أصغر يمكن التحكم فيها على الجانب الثانوي. إذا لم تكن النسبة مناسبة للتطبيق الفعلي، فقد يصبح مسار القياس بأكمله أقل دقة أو أكثر صعوبة في المعايرة.
يشير الحمل إلى الحمل المتصل بالجانب الثانوي من محول تيار. ويشمل ذلك تأثير دائرة القياس، والمقاوم الحساس، والأسلاك، وأي عناصر متعلقة بمسار الإشارة. الحمل مهم لأن محول التيار (CT) لا يعمل بمعزل عن غيره. حيث يعتمد سلوك خرج المحول على مدى تحميل الجانب الثانوي. إذا لم يتم مطابقة الحمل بشكل صحيح، قد لا يوفر محول التيار الأداء المتوقع، حتى لو كان النسبة نفسها تبدو صحيحة على الورق.
الخطية تصف مدى اتساق خرج محول التيار (CT) مع التغيرات في التيار الداخل عبر نطاق تشغيله. في نظام قياس مصمم بشكل جيد، يجب أن يستجيب محول التيار بطريقة مستقرة وقابلة للتوقع عند مستويات تيار مختلفة بدلاً من نقطة واحدة فقط. تساعد الخطية الجيدة العداد على الحفاظ على أداء أكثر سلاسة من التيار المنخفض إلى التيار العالي وتقلل من السلوك غير المتوقع أثناء المعايرة أو التشغيل الميداني.
تعمل هذه المعلمات الثلاث معًا. يحدد النسبة العلاقة الأساسية للتحويل، يؤثر الحمل على كيفية أداء CT في الدائرة الحقيقية، وتعكس الخطية مدى استقرار هذا الأداء عبر نطاق العمل. فهمها معًا أكثر فائدة بكثير من قراءتها كسطور مواصفات مستقلة ثلاث.

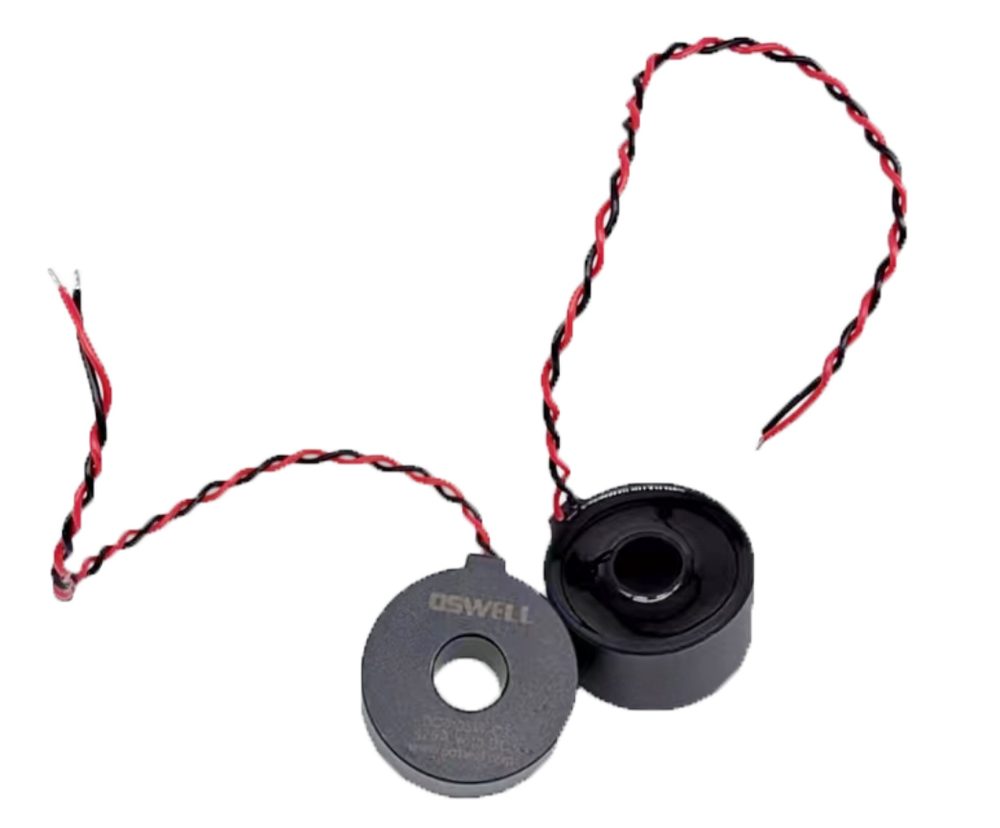

2. لماذا تهم هذه العناصر الثلاثة من المواصفات في تطبيقات القياس
في تطبيقات عداد ذكي ومراقبة الطاقة، من المتوقع أن يوفر محول تيار أداءً مستقرًا عبر نطاق عمل واسع وعبر كميات إنتاج كبيرة. إذا لم يتم اختيار النسبة بشكل صحيح، قد يكون الإشارة الثانوية إما ضعيفة جدًا أو غير متوافقة جيدًا مع دائرة القياس. يمكن أن يؤثر ذلك على الحساسية ونطاق القياس وكفاءة معايرة المنتج النهائي. لذلك يجب اختيار النسبة المناسبة وفقًا لنطاق التيار الفعلي للعداد والهدف من التصميم الكهربائي، بدلاً من استخدام نسبة مألوفة من مشروع سابق.
تصبح الحمل مهمة بشكل خاص بمجرد دمج CT في تصميم متر كامل. قد يؤدي CT أداءً جيدًا في الاختبارات المنعزلة، ولكن إذا طبق الدائرة الفعلية الحمل خارج الشرط المقصود، فقد ينحرف الإخراج عن النتيجة المتوقعة. لهذا السبب يجب على المهندسين مراجعة مسار القياس الكامل، بما في ذلك مرحلة الإدخال لـ IC القياس وأي عناصر استشعار ذات صلة، بدلاً من افتراض أن مواصفات CT وحدها تضمن أداء النظام.
تعتبر الخطية مهمة لأن أجهزة القياس نادراً ما تعمل عند نقطة تيار واحدة فقط. يجب عليها غالباً التعامل مع ظروف التيار المنخفض وسلوك الحمل الطبيعي ونقاط التيار الأعلى مع الحفاظ على اتساق قياس موثوق. إذا لم يكن للمحول الحالي خطية جيدة، فقد يتصرف العداد بشكل مقبول عند نقطة واحدة ولكنه أقل توقعاً عند نقاط أخرى. يمكن أن يزيد هذا من صعوبة المعايرة ويخلق مخاطر أداء خفية في الاستخدام الفعلي.
تؤثر هذه المعايير الثلاثة أيضًا على استقرار الإنتاج. في مشاريع عداد ذكي عالية الحجم، يكون التوافق بين المكونات أمرًا بالغ الأهمية. تساعد النسبة المختارة بعناية، ومطابقة الحمل بشكل صحيح، وملف استقرار خطي ثابت على تقليل تباين الدفعات ودعم نتائج معايرة أكثر تكرارًا. يمكن أن يحسن ذلك كفاءة التصنيع ويقلل من المخاطر الميدانية مع مرور الوقت.
لهذا السبب، يجب ألا يُنظر إلى النسبة، الحمل، والخطية على أنها ملاحظات فنية ثانوية. فهي نقاط قرار عملية تؤثر مباشرة على جودة القياس، واتساق المنتج، وملاءمة التطبيق على المدى الطويل.
| عنصر المواصفة | ما يصفه | لماذا هو مهم | ما الذي يجب التحقق منه |
|---|---|---|---|
| نسبة | علاقة التحويل من الأساسي إلى التيار الثانوي | يؤثر على مستوى الإشارة ونطاق قياس الملائمة | النطاق الحالي الفعلي، هدف تصميم العداد، مطابقة الدائرة |
| الحمل | الحِمل الجانبي الثانوي الذي يراه محول التيار | يؤثر على سلوك الخرج في الدائرة الحقيقية | تحميل مسار القياس، تأثير الأسلاك، توافق مرحلة الإدخال |
| الخطية | مدى اتساق المخرجات مع المدخلات عبر النطاق | يدعم القياس المستقر عبر ظروف التيار المنخفض إلى العالي | نطاق التشغيل، سلوك المعايرة، اتجاه التكرار |

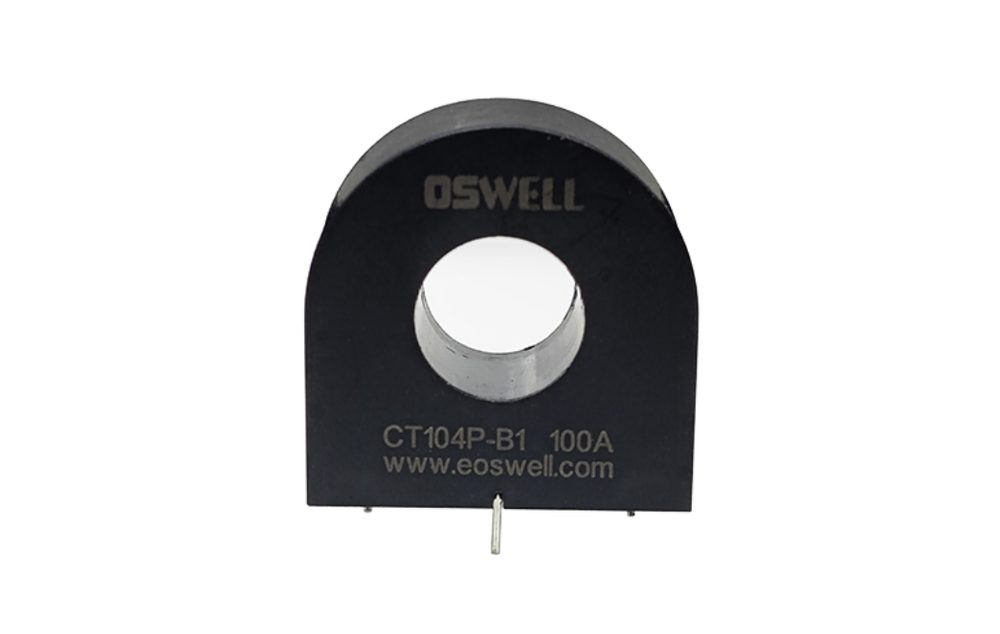

3. كيفية قراءة هذه المواصفات بطريقة أكثر عملية
أفضل طريقة لقراءة مواصفات أجهزة القياس بالتيار المتردد (CT) هي البدء بالتطبيق، وليس بالمواصفات الفنية فقط. يجب أن يحدد فريق المشروع أولاً نطاق التيار لجهاز عداد ذكي، وسلوك الدقة المستهدف، والتحميل المتوقع، وبنية الدائرة الإلكترونية. بمجرد وضوح هذه الشروط، يمكن التحقق من النسبة لضمان ملاءمة التحويل بشكل صحيح، ومراجعة جهاز الحمل للتأكد من توافقه مع الدوائر الفعلية، وتقييم الخطية لضمان الاستقرار عبر نطاق العمل المقصود.
من المهم أيضًا مقارنة سلوك العينة تحت ظروف الاختبار الواقعية. يمكن لنشرة المواصفات أن تخبرك بنية التصميم، لكنها لا تُظهر دائمًا كيف يتصرف المقياس الحالي داخل نظام القياس النهائي. لذلك يجب على المهندسين التحقق من كيفية تفاعل النسبة والحساسية الحمل والخطية مع إلكترونيات العداد الفعلية. غالبًا ما يكشف هذا النوع من المراجعة على مستوى النظام عن مشكلات لا تكون واضحة من بيانات المكونات المعزولة.
قدرة المورد مهمة أيضاً. في مشاريع القياس ذات الحجم الكبير، حتى المواصفة الجيدة لا تكون ذات قيمة إلا إذا كان المورد قادراً على الحفاظ على جودة تصنيع مستقرة. يجب أن تظل اتساق النسبة، والسلوك المتعلق بـ الحمل، وأداء الخطية قابلة للتكرار عبر دفعات الإنتاج. المكون الذي يعمل بشكل جيد في عينة واحدة لكنه يختلف لاحقاً يمكن أن يزيد من جهد المعايرة ويقلل من الثقة في المنتج.
نقطة عملية أخرى هي تجنب قراءة معلمة واحدة بمعزل عن الأخرى. قد يؤدي النسبة التي تبدو مناسبة إلى نتائج ضعيفة إذا لم يكن الحمل متوافقًا جيدًا. قد يظل CT ذو النسبة الاسمية الجيدة وملاءمة الحمل يخلق تحديات في القياس إذا كانت الخطية ضعيفة في نطاق العمل الفعلي. تأتي أقوى قرارات التصميم من تقييم المعلمات الثلاث معًا بدلاً من تقييم كل واحدة على حدة.
في النهاية، فهم النسبة، الحمل، والخطية يتعلق بفهم كيفية تصرف محول تيار داخل المنتج الحقيقي. عندما يتم تفسير هذه المعلمات بالنسبة لنظام العداد الكامل، يمكن للمهندسين والمشترين اتخاذ قرارات CT أكثر موثوقية بكثير.
الخاتمة
النسبة، الحمل والخطية هي ثلاثة من أهم عناصر المواصفات في محول تيار، خاصة لتطبيقات عداد ذكي و قياس الطاقة. تحدد النسبة العلاقة التحويلية، يؤثر الحمل على سلوك الدائرة الفعلي، وتعكس الخطية مدى توقع أداء محول التيار عبر نطاق التشغيل. عندما يتم فهم هذه المعلمات الثلاثة معًا وتقييمها مقارنةً بالتصميم الفعلي للعداد، يمكن لفرق المشروع اتخاذ اختيارات أفضل لمحول التيار، وتحسين كفاءة المعايرة، ودعم أداء القياس طويل الأمد بشكل أكثر استقرارًا.
