كيف يحسن كشف تسرب التيار المستمر 6 مللي أمبير السلامة في معدات شحن المركبات الكهربائية الحديثة
كيف يحسّن كشف تسرب التيار المستمر 6mA السلامة في معدات شحن المركبات الكهربائية الحديثة
مع توسع بنية تحتية الشحن مركبة كهربائية في جميع أنحاء العالم، أصبحت متطلبات السلامة لمعدات شحن المركبات الكهربائية أكثر طلبًا. تجمع أنظمة الشحن الحديثة بين الطاقة العالية، والإلكترونيات المعقدة للطاقة، ووحدات الاتصال، والدارات التحكم الحساسة. في ظل هذه الظروف، يمكن أن يصبح التيار المتبقي وتسرب التيار المستمر مصدر قلق أمني مهم لمصنعي محطة شحن ومصممي الأنظمة الكهربائية والمشغلين.
لذلك أصبح اكتشاف تسرب التيار المستمر بتيار 6 ملي أمبير وظيفة مهمة في العديد من تطبيقات شحن المركبات الكهربائية. من خلال مراقبة التيار المستمر المتبقي غير الطبيعي بشكل مستمر، يمكن لأجهزة مستشعر تيار متبقٍ المخصصة مساعدة معدات الشحن على التعرف على الظروف الخطرة المحتملة قبل أن تتطور إلى أعطال كهربائية أكبر. بالنسبة لمصنعي شاحن مركبات كهربائية وفرق المشتريات، فإن اختيار حل موثوق لاكتشاف تسرب التيار المستمر بتيار 6 ملي أمبير يمكن أن يؤثر مباشرة على سلامة المنتج، واستقرار النظام، وأداء المجال على المدى الطويل.
1. لماذا يهم اكتشاف تسرب التيار المستمر بمقدار 6 ملي أمبير في أنظمة شحن المركبات الكهربائية
تعمل معدات شحن السيارات الكهربائية في بيئة تتفاعل فيها الطاقة المتناوبة، تحويل الطاقة المستمرة، أنظمة بطاريات المركبات، ودوائر التحكم الإلكترونية بشكل مستمر. أثناء الشحن، قد تؤدي ظروف العزل غير الطبيعية، المكونات التالفة، الكابلات المتقدمة في العمر، الرطوبة، أو الأعطال الكهربائية الداخلية إلى خلق تيار التسرب غير مرغوب فيه.
أحد المخاطر المهمة هو التيار المتبقي المستمر (DC). عندما يحدث تسرب في التيار المستمر، قد يؤثر ذلك على عمل أجهزة الحماية التقليدية ويقلل من موثوقية نظام السلامة الكلي. لهذا السبب غالبًا ما تتطلب معدات الشحن الحديثة مراقبة مخصصة قادرة على تحديد التسريبات الصغيرة للتيار المستمر تيار التسرب، بما في ذلك المستوى المعروف عادة 6 مللي أمبير.

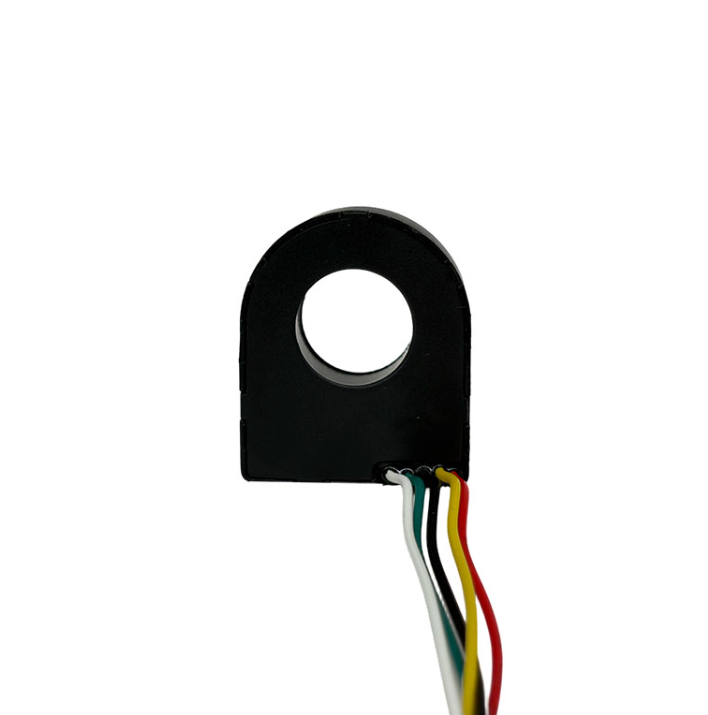

يُراقب مستشعر تيار متبقٍ التيار المستمر بمقدار 6 مللي أمبير دائرة الشحن ويوفر إشارة عندما يصل تيار التسرب المكتشف إلى عتبة محددة. يتيح هذا لنظام التحكم شاحن مركبات كهربائية تفعيل إجراءات الحماية، مثل قطع الشحن أو تفعيل استجابة أمان أخرى.
بالنسبة لمصنعي معدات الشحن، يوفر هذا النوع من المراقبة عدة فوائد مهمة:
الكشف المبكر عن تسرب التيار المستمر غير الطبيعي
أداء محسن للحماية الكهربائية
انخفاض الخطر الناجم عن أعطال العزل
حماية أفضل لمعدات الشحن والمركبات المتصلة
تحسين السلامة للمستخدمين النهائيين وعمال الصيانة
من منظور الشراء، لا ينبغي النظر إلى الكشف عن تيار التسرب كخيار لعنصر ثانوي. إنه جزء من بنية الحماية الكاملة لنظام الشحن. إذا كان لدى المستشعر استقرار ضعيف أو إخراج غير متناسق أو مناعة ضعيفة تجاه التغيرات البيئية، فقد تتأثر أداء نظام الحماية بالكامل.
لهذا السبب، يقوم مصنعو شاحن مركبات كهربائية بشكل متزايد بتقييم مستشعرات التيار المتبقي ليس فقط وفقًا لقدرة الكشف الأساسية، بل أيضًا وفقًا للدقة، قابلية التكرار، اتساق الاستجابة، العزل الكهربائي، استقرار درجة الحرارة، والموثوقية على المدى الطويل.
2. كيف تحسن مستشعرات التيار المتبقي السلامة والموثوقية لـ شاحن مركبات كهربائية
تم تصميم مستشعر تيار متبقٍ المخصص لاكتشاف الفروقات الصغيرة جدًا بين التيار المتدفق إلى الدائرة المراقبة والخارج منها. في ظروف التشغيل العادية، يجب أن تظل هذه التيارات متوازنة. عند حدوث تسرب، يكتشف المستشعر الاختلال ويوفر المعلومات لنظام التحكم بالشاحن.

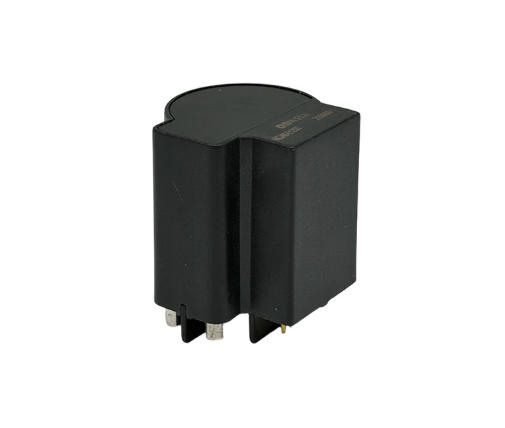

في تطبيقات شحن السيارات الكهربائية، يمكن للحلول مثل Type A بالإضافة إلى 6mA DC مستشعرات التيار المتبقي أن تساعد في مراقبة كل من حالات التيار المتبقي التقليدية وتسرب التيار المستمر المرتبط بأنظمة الإلكترونيات الدقيقة للطاقة.
بالنسبة لمصنعي معدات الشحن الأصلية (OEM)، هناك عدة خصائص أداء تعتبر مهمة بشكل خاص.
عتبة الكشف المستقر:
يجب أن يوفر تسرب مستشعر تيار أداءً قابلاً للتكرار في الكشف. قد تؤدي العتبات غير المتسقة إلى إطلاق إنذارات مزعجة أو، بشكل أكثر خطورة، تأخير اكتشاف الأعطال.
استجابة سريعة وموثوقة:
عند ظهور تيار غير طبيعي، يجب أن يستقبل نظام الحماية إشارة موثوقة بسرعة كافية لدعم الإجراء المناسب للنظام.
ثبات درجة الحرارة:
قد تعمل شواحن المركبات الكهربائية في البيئات الخارجية ومرافق مواقف السيارات والمرائب السكنية أو المواقع الصناعية. يمكن أن يؤثر التغير الكبير في درجات الحرارة على المكونات الإلكترونية، مما يجعل أداء المستشعر المستقر أمرًا مهمًا.
التكامل المدمج:
تصاميم معدات الشحن أصبحت أصغر وأكثر تكاملاً. يجب أن تتناسب مستشعرات التيار المتبقي داخل مساحة محدودة من PCB أو الحاوية مع الحفاظ على أداء موثوق.
اتساق الإنتاج الكمي:
لمشاريع الشركات المصنعة للمعدات الأصلية، النموذج الأولي الناجح الواحد لا يكفي. يحتاج المصنعون إلى حساسات تحافظ على خصائص متسقة عبر دفعات إنتاج كبيرة.

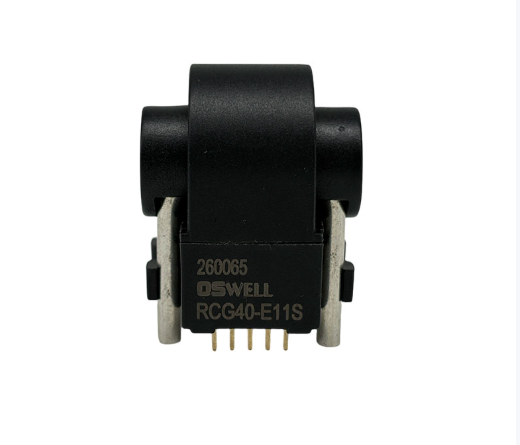

تم تصميم سلسلة منتجات مستشعر تيار متبقٍ مثل عائلات منتجات OSWELL RCS32 وRCG40 للتطبيقات التي تتطلب مراقبة التيار المتبقي وتسرب التيار المستمر. بالنسبة لفرق الشراء التي تطور منتجات شحن المركبات الكهربائية، يمكن تقييم هذه المنتجات جنبًا إلى جنب مع بنية الشاحن، ونطاق التيار، وتصميم PCB، والبنية الميكانيكية، واستراتيجية الحماية.
يمكن لتقييم المكونات في مرحلة مبكرة أن يقلل من أعمال إعادة التصميم لاحقًا في المشروع ويساعد فرق الهندسة على تجنب المشكلات أثناء التحقق والإنتاج.
3. ما الذي يجب أن يأخذه مصنعو شاحن مركبات كهربائية في الاعتبار عند اختيار مستشعر تسرب تيار مستمر 6 مللي أمبير
يجب أن يشمل اختيار مستشعر تيار متبقٍ كلا من فرق الهندسة والمشتريات. السعر مهم، لكن استخدام السعر كعامل القرار الوحيد قد يؤدي إلى تكاليف دورة حياة أعلى إذا تسبب المكون في معايرة متكررة، أو أعطال ميدانية، أو عدم اتساق الإنتاج.
يجب على المشترين تقييم عدة مجالات قبل الموافقة على المورد:
استقرار كشف تسرب التيار المستمر
أداء قياس التيار المتبقي
خصائص درجة الحرارة
قدرة العزل الكهربائي
الأبعاد الميكانيكية وطريقة التركيب
توافق إشارة الإخراج
إجراءات اختبار الإنتاج
اتساق من دفعة لأخرى
قدرة التخصيص
استقرار الإمدادات على المدى الطويل
دعم الهندسة من الموردين مهم بشكل خاص خلال تطوير منتجات المصنعين الأصليين. قد تستخدم تصاميم الشواحن المختلفة لوحات تحكم مختلفة، أو هياكل تبديل، أو هياكل كابلات، أو منطق حماية مختلف. يمكن للمورد الذي يمكنه دعم تقييم التطبيق وتخصيص المكونات المساعدة في تقصير دورات التطوير وتقليل التغييرات غير الضرورية في التصميم.
يجب على فرق الشراء أيضًا النظر في متطلبات الإنتاج طويلة الأجل. قد تظل معدات شحن السيارات الكهربائية في الإنتاج لعدة سنوات، لذا فإن توفر المكونات بشكل مستقر وجودة التصنيع المتسقة أمران حاسمان.
مع استمرار توسع البنية التحتية لشحن السيارات الكهربائية، سيواجه مصنعو معدات الشحن ضغوطًا متزايدة لتحسين كل من السلامة والموثوقية. ستظل قدرة الكشف الموثوقة عن تسرب التيار المستمر 6 ملي أمبير جزءًا مهمًا من هذا التطوير، خاصة في شواحن المنازل، وأجهزة محطة شحن التجارية، وتطبيقات الشحن بالتيار المتردد الأخرى حيث يعد حماية التيار المتبقي اعتبارًا هامًا في التصميم.
الخاتمة
يلعب الكشف عن تسرب التيار المستمر 6 مللي أمبير دورًا مهمًا في تحسين السلامة الكهربائية لمعدات شحن السيارات الكهربائية الحديثة. من خلال مراقبة دقيقة للتيار المتبقي المستمر غير الطبيعي، تساعد أجهزة مستشعر تيار متبقٍ المخصصة أنظمة الشحن على تحديد الأعطال المحتملة ودعم اتخاذ إجراءات الحماية في الوقت المناسب. بالنسبة لمصنعي ومكاتب شراء شاحن مركبات كهربائية، فإن اختيار أجهزة استشعار ذات أداء كشف مستقر، وموثوقية حرارية، وتكامل مدمج، واتساق في الإنتاج، ودعم قوي من الموردين يمكن أن يقلل من مخاطر التطوير ويحسن موثوقية المنتج على المدى الطويل. ومع توسع بنية تحتية لشحن السيارات الكهربائية، ستظل أجهزة استشعار التيار المتبقية عالية الجودة مكونًا أساسيًا في بناء أنظمة شحن أكثر أمانًا واعتمادية.
