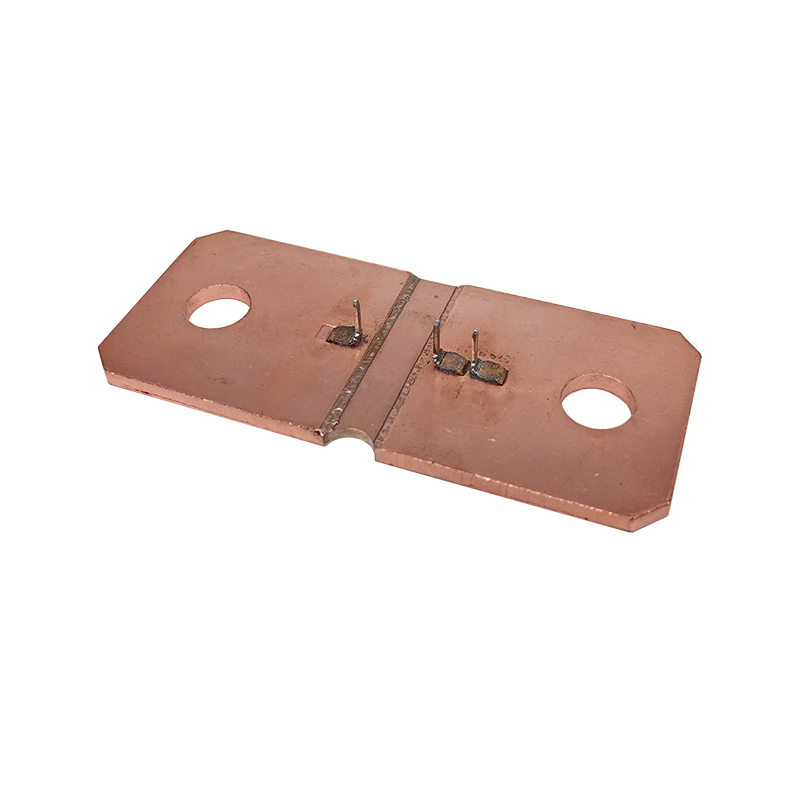

مقاوم تحويل البطارية QE8518-20 / 60 مع دبابيس تحسس بدلاً من Vishay WSBS8518-20 / 60
- OSWELL
- الصين
يتم إجراء التحويلة الحالية الكبيرة باستخدام ثبات ممتاز لسبائك النحاس المنغنيز عالي الجودة من خلال عملية لحام خاصة ، ويمكن أن تجعل التحويل في قيمة مقاومة تغير درجة الحرارة الكبيرة لا تزال مستقرة.
دقة عالية ، إمكانات كهروحرارية منخفضة ، موجة درجة حرارة منخفضة ، معامل طاقة منخفض.
مناسب لحزمة بطارية الطاقة ، وجهاز الشحن عالي الطاقة ، والكشف عن تيار المعدات الإلكترونية بالطاقة ، ومحول التردد ، و UPS ، والتحكم في المحرك ، ومعدات التحميل الإلكترونية.
سمات:
مقاومة التحويل ، قياس تيار المقاوم التحويل ، التحويل الحالي ، تحويلة الاستشعار الحالية.
معامل درجة الحرارة 150 جزء في المليون / ℃
الامتثال لمعايير الاتحاد الأوروبي ROHS
يمكن تخصيص المواصفات الخاصة
حسب المتطلبات
محاثة منخفضة جدًا ＜ 5nH
لحام شعاع الإلكترون ، أداء مستقر
الحفاظ على درجة حرارة عالية
مطلي بالقصدير (QE8518-60)
الخصائص الكهربائية:
| نموذج | بحجم | قوة تقييم @ 70 ℃ | تسامح ± 10٪ | مقاومة القيمة μΩ | TCR جزء في المليون / ℃ | درجة حرارة التشغيل النطاق ℃ |
| QE8518-20 / 60 | 8518 | 36W | 1 ، 5 ، 10 | 50 ، 100 ، 125 ، 250 | ≤150 | -55 درجة مئوية ~ + 170 درجة مئوية |
الأبعاد: (مم)
| قيمة المقاومة (μΩ） | مادة العنصر | أ (مم) المرجعي | ب (± 0.2 مم) |
| 50 | Mn- النحاس | 4 | 3.4 |
| 100 | Mn- النحاس | 8 | 12.6 |
| 125 | Mn- النحاس | 10 | 14.9 |
| 250 | Mn- النحاس | 20 | 26.1 |
أداء:
اختبار | تخصيص | طرق الاختبار |
TCR | ضمن المحدد | 20درجة مئوية-120درجة مئوية |
وقت قصير الزائد | لا ضرر ميكانيكي △ص≤ ±1.0٪ ر | 5RP لمدة 5 ثوان |
مقاومة حرارة اللحام | لا ضرر ميكانيكي △ص≤ ±1.0٪ ر | حمام لحام خالي من الرصاص عند 260℃ ±5درجة مئويةلمدة 10 ثوانٍ±1 ثانية. |
القدرة على التحمل عند 70درجة مئوية | لا ضرر ميكانيكي △ص≤ ±1.0٪ ر | 70℃ ±2درجة مئوية ،1000 ساعة ، تيار مقنن أو عنصر محدد ، أيهما أقل 1.5 ساعة ON / 0.5h OFF |
رطوبة متحيزة | لا ضرر ميكانيكي △ص≤ ±1.0٪ ر | 85درجة مئوية/85٪RH.1000 ساعة ، قم بتطبيق 10٪ من قوة التشغيل (الحالية) أو تحديد عنصر التيار أيهما أقل. |
التغير السريع في درجة الحرارة | لا ضرر ميكانيكي △ص≤ ±1.0٪ ر | -55درجة مئوية (30 دقيقة) ～درجة الحرارة العادية(5min) ～125درجة مئوية(30 دقيقة) 100 دراجة |
التحمل في درجة حرارة الفئة العليا | لا ضرر ميكانيكي △ص≤ ±1.0٪ ر | 170℃ ±2درجة مئوية ،1000 ساعة |
اهتزاز HF | لا ضرر ميكانيكي △ص≤ ±1.0٪ ر | 10 ~ 200 هرتز ، 98 م / ث², 6H |
منحنى ديراتينج:
